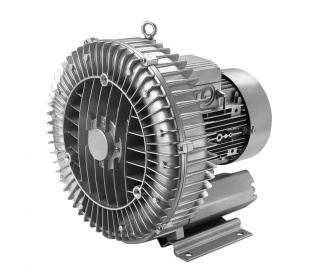

INW_Jednostupanjska puhala i pumpe s bočnim kanalom

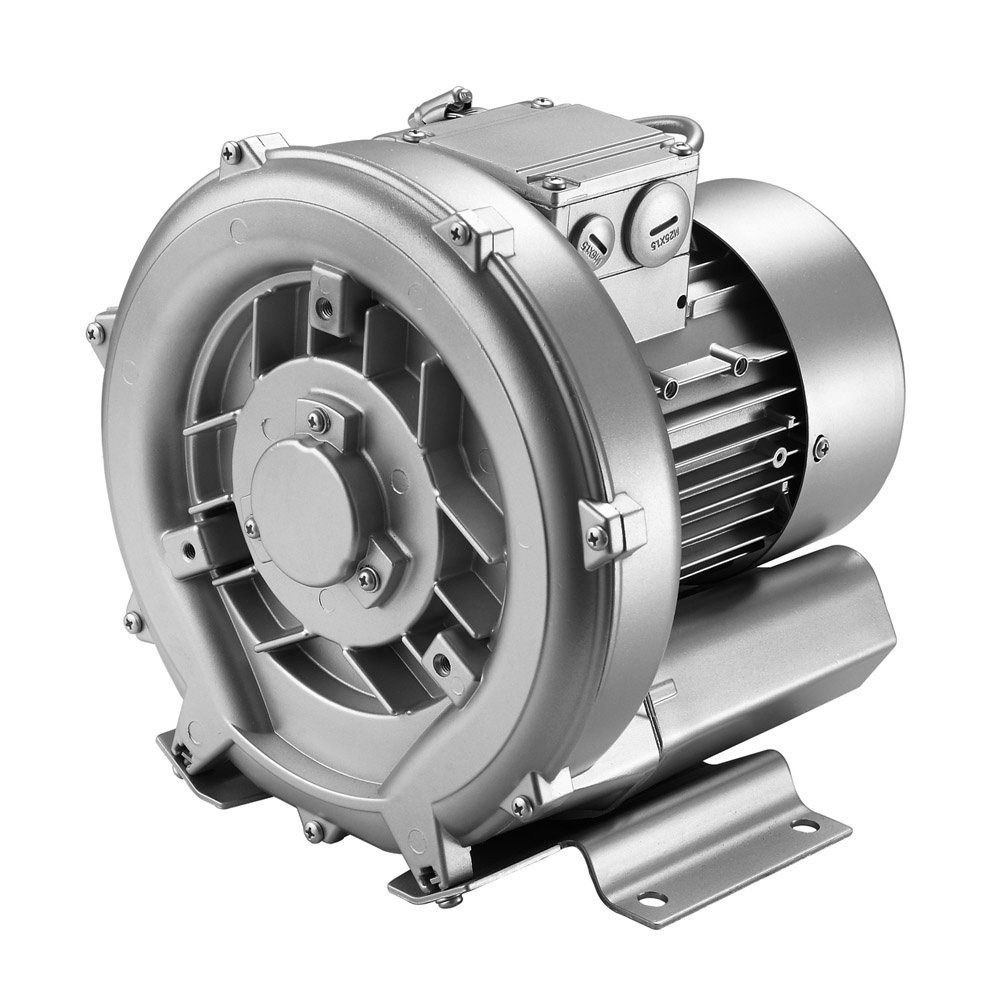

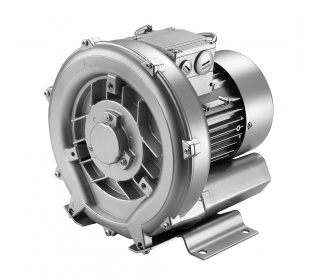

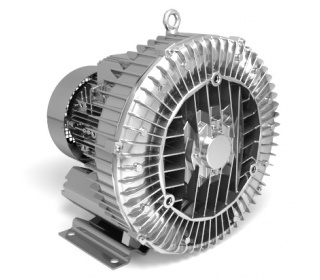

Jednostupanjska puhala i pumpe s bočnim kanalom INW 21, INW 31

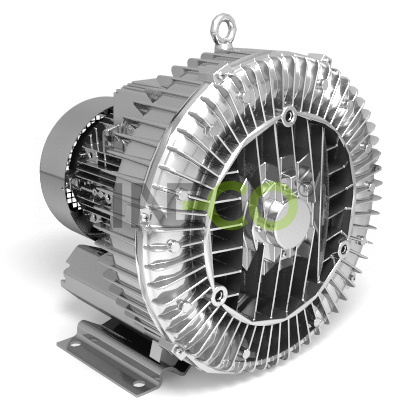

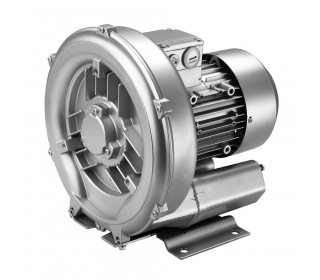

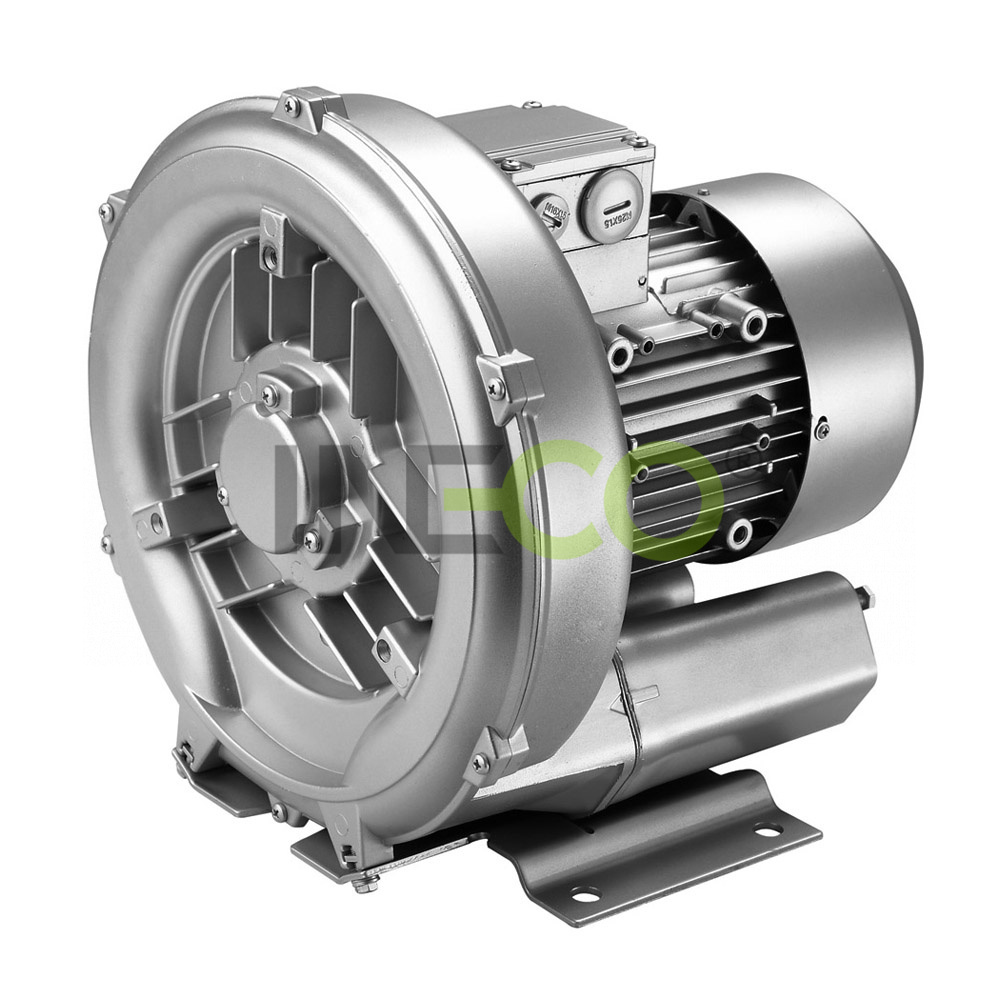

Jednostupanjska puhala i pumpe s bočnim kanalom INW 41

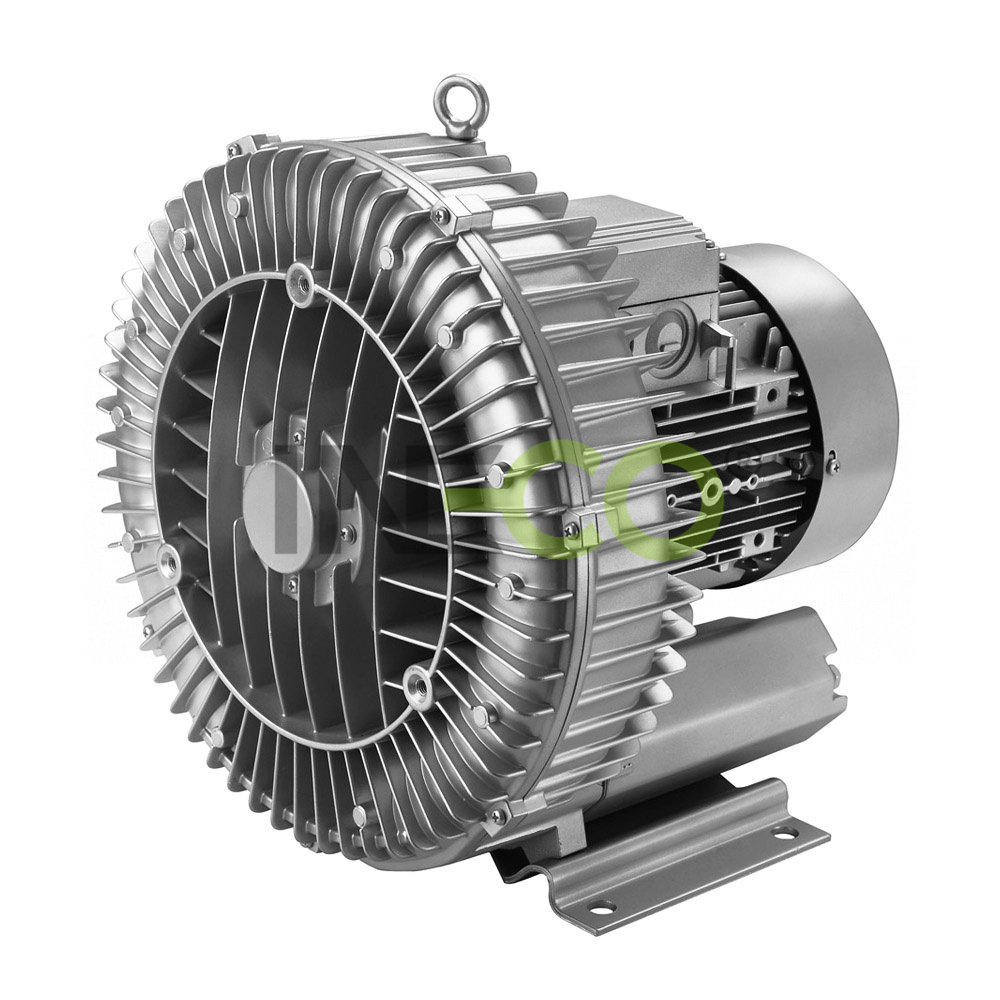

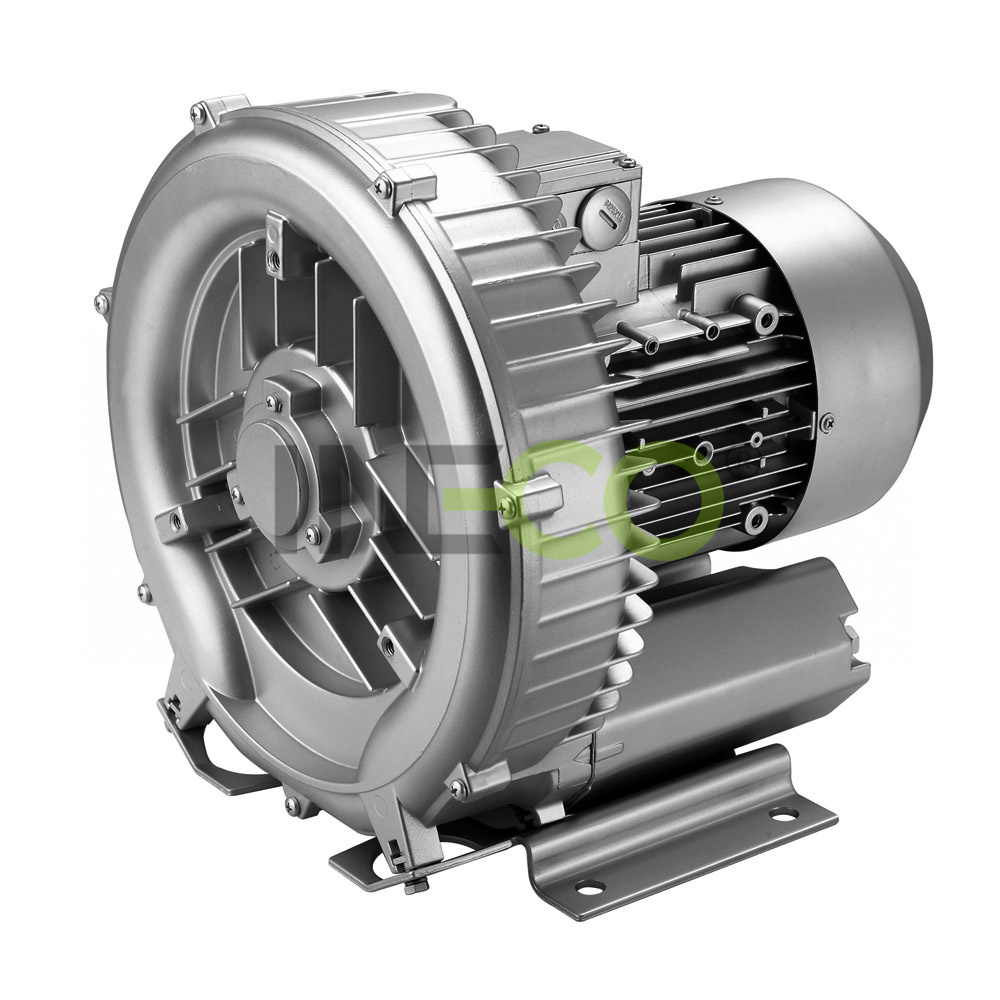

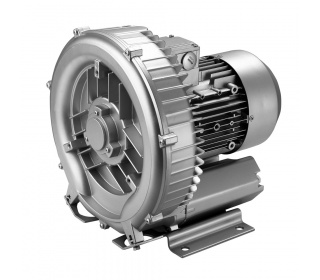

Jednostupanjska puhala i pumpe s bočnim kanalom INW 51

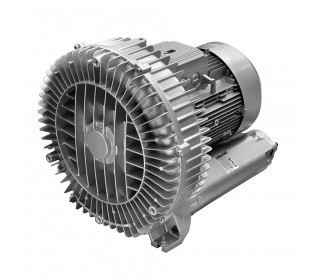

Jednostupanjska puhala i pumpe s bočnim kanalom INW 61, INW 71, INW 73, INW 81, INW 83
Jednostupanjska puhala i pumpe s bočnim kanalom INW 84

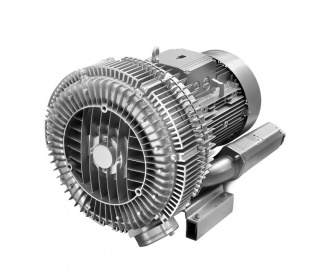

Jednostupanjska puhala i pumpe s bočnim kanalom INW 91, INW 93

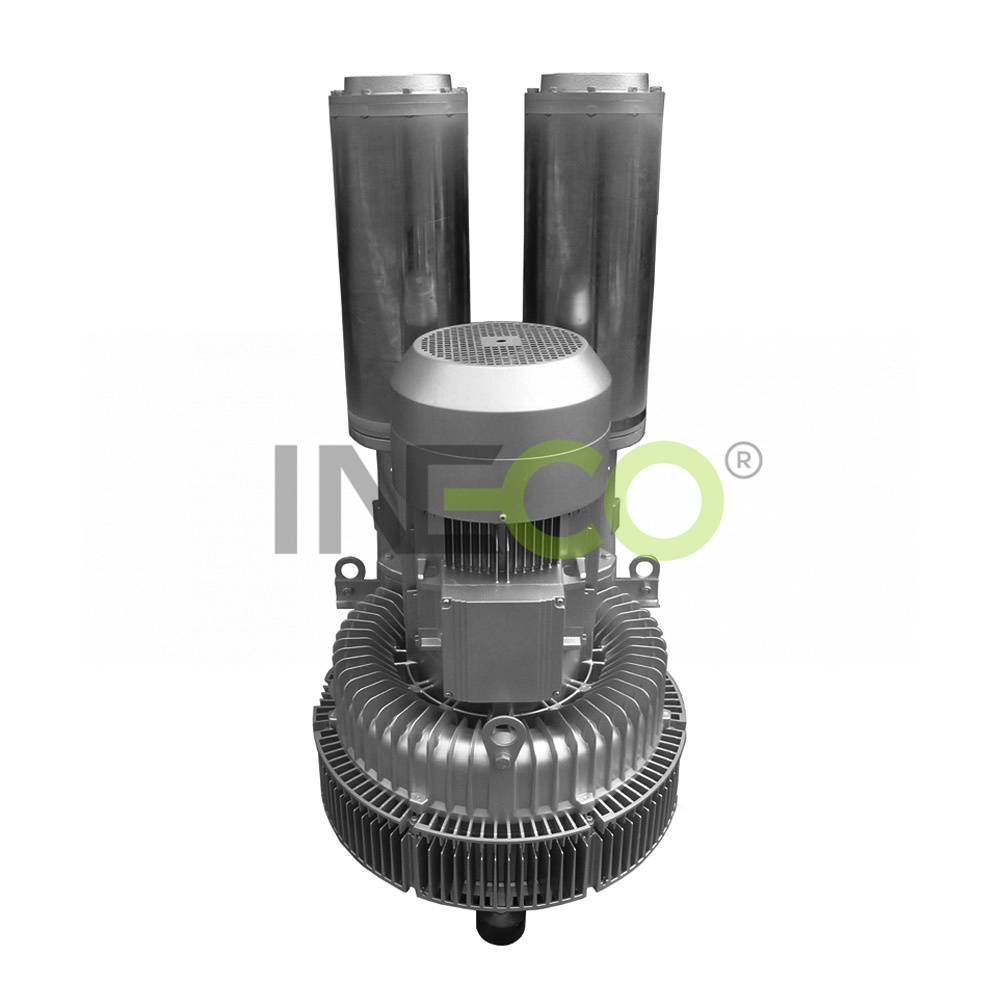

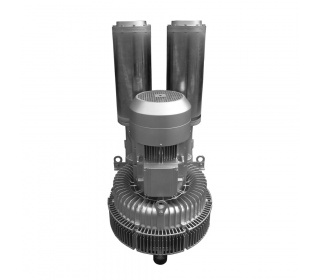

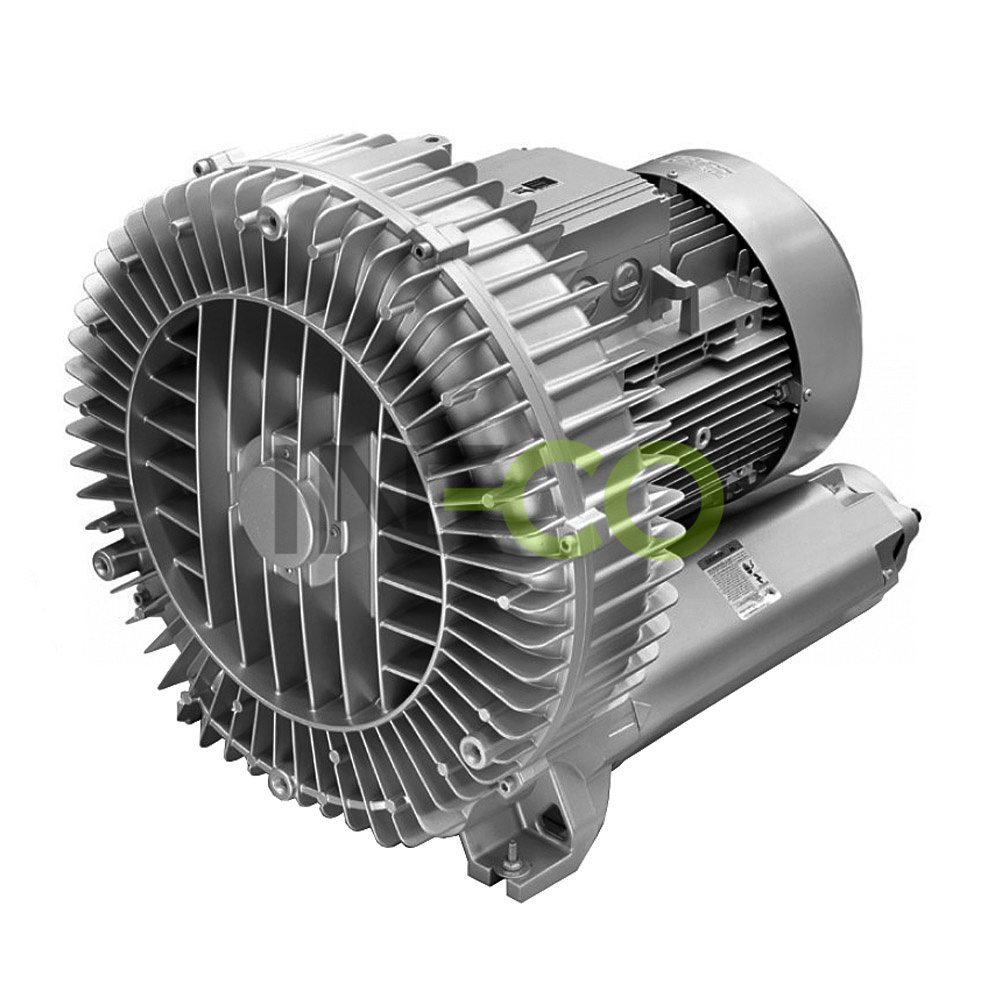

Jednostupanjska puhala i pumpe s bočnim kanalom INW 95
Jednostupanjska puhala - 5
Karakteristika:
- široka upotreba
- veliki raspon vrsta postrojenja
- bezuljni rad
- niska razina buke
- jednostavno održavanje
- veliki raspon kapaciteta
- minimum pokretnih dijelova
- jednostavna montaža i demontaža
- niska masa
- veliki broj dodatne opreme
Područja primjene:
- Prozračivanje u prečistačima otpadnih voda
- industrijski usisavači: stacionarni ili prenosivi, čišćenje filtra
- podvodna masaža, kupka s mjehurićima, stup od mjehurića
- zračni noževi, proces sušenja
- pneumatski transportni sustav za dopremanje brašna, pšenice itd.
- skupljanje prašine, zračni noževi
- otpad od čišćenja zraka u sterilnim prostorijama
- toplotna kompresija pare za produkciju destilirane vode
- usisavanje proizvodnog otpada
- postrojenja za usisavanje
- pneumatski transport prašine, prašaka, granula, umjetnih vlakana, kapsula itd.,
- instalacija u opasnim područjima s rizikom od nastanka požara
- rukovanje lukovima za usisavanje, listanje i čuvanje dijelova pomoću vakuuma
- aeracija ribnjaka
- manipulacija s materijalom, pakiranje termoskupljajućih folija
- usisavanje prašine, držanje listova usisavanjem, plinski sustav otpada
- uklanjanje vlage iz zidova pomoću vakuum pumpi
Princip rada:
Plin ulazi u unutrašnjost postrojenja preko usisnog grla sa ugrađenim prigušivačem buke (1). U bočnom kanalu (2) radno kolo (3) predaje svoju brzinu plinu koji, uslijed djelovanja centrifugalne sile, struji i stvara pritisak na obod kompresijske komore. Na taj način, po spirali, plin je ponovno komprimiran sve do izlaznog grla (4) preko kojeg struji prema vani. U slučaju višestupanjskih puhala plin prolazi preko nekoliko serijski smještenih kompresijskih komora, i zahvaljujući tome postiže veće razlike u tlaku
| Tip |
Usisivano mnoštvo(m3/h) |
Pritisak/ vacuum(mbar) |
Motor (IP55)*, 50Hz, (60Hz)** | Buka
(dB) |
Težina
(kg) |
Priključak puhala (unutarnji navoj) |
||
| Ulazna snaga | Napon | Struja | ||||||
| (kW) | (V) | (A) | ||||||
| Trofazna | ||||||||
| INW 01 H16 * |
55 | 90/80 | 0,2 | 200-240 Δ/345-415 Y |
1,0 Δ/0,6 Y |
46 | 5 |
G 1" |
| INW 11 H16 * |
70 | 120/110 | 0,25 | 200-240 Δ/345-415 Y | 1,16 Δ/0,7 Y |
48 | 7 | G 1" |
| INW 21 H06 | 80 | 110/100 | 0,25 | 200-240 Δ/345-415 Y | 2,1 Δ/1,2 Y |
53 | 8 | G 1¼" |
| INW 21 H16 | 80 | 130/120 | 0,4 | 200-240 Δ/345-415 Y |
2,6 Δ/1,5 Y |
53 | 10 | G 1¼" |
| INW 31 H06 | 110 | 120/110 | 0,55 | 200-240 Δ/345-415 Y |
2,8 Δ/1,6 Y |
55 | 11 | G 1¼" |
| INW 41 H06 | 145 | 120/120 | 0,7 | 200-240 Δ/345-415 Y |
3,8 Δ/2,2 Y | 63 | 13 | G 1½" |
| INW 41 H16 | 145 | 160/160 | 0,85 | 200-240 Δ/345-415 Y |
4,2 Δ/2,4 Y | 63 | 15 | G 1½" |
| INW 41 H26 | 145 | 200/170 | 1,3 | 200-240 Δ/345-415 Y |
5,7 Δ/3,3 Y | 63 | 17 | G 1½" |
| INW 51 H06 | 210 | 100/110 | 0,85 | 200-240 Δ/345-415 Y |
4,2 Δ/2,4 Y | 64 | 19 | G 2" |
| INW 51 H16 |
210 | 170/170 | 1,3 | 200-240 Δ/345-415 Y |
5,7 Δ/3,3 Y | 64 | 21 | G 2" |
| INW 51 H26 | 210 | 190/200 | 1,6 | 200-240 Δ/345-415 Y |
7,5 Δ/4,3 Y | 64 | 22 | G 2" |
| INW 51 H36 | 210 | 270/220 | 2,2 | 200-240 Δ/345-415 Y |
9,7 Δ/5,6 Y | 64 | 25 | G 2" |
| INW 53 H06 | 270 | 40/40 | 0,85 | 200-240 Δ/345-415 Y |
4,2 Δ/2,4 Y |
65 | 19 | G 2” |
| INW 53 H16 | 270 | 110/120 | 1,3 | 200-240 Δ/345-415 Y |
5,7 Δ/3,3 Y |
65 | 21 | G 2” |
| INW 53 H26 | 270 | 150/160 | 1,6 | 200-240 Δ/345-415 Y |
7,5 Δ/4,3 Y |
65 | 22 | G 2” |
| INW 53 H36 | 270 | 230/220 | 2,2 | 200-240 Δ/345-415 Y |
9,7 Δ/5,6 Y |
65 | 25 | G 2” |
| INW 61 H06 | 280 | 180/170 | 1,6 | 200-240 Δ/345-415 Y | 8,5 ∆/ 4,9 Y | 65 | 24 | G 2” |
| INW 61 H16 | 280 | 220/235 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 65 | 26 | G 2" |
| INW 61 H26 | 280 | 280/280 | 3,0 | 200-240 Δ/345-415 Y | 12,5 Δ/7,2 Y | 65 | 31 | G 2" |
| INW 71 H06 | 318 | 150/160 | 1,6 | 200-240 Δ/345-415 Y |
8,5 Δ/4,9 Y | 69 | 27 | G 2" |
| INW 71 H16 | 318 | 190/190 | 2,2 | 200-240 Δ/345-415 Y |
9,7 Δ/5,6 Y | 69 | 29 | G 2" |
| INW 71 H26 |
318 | 270/260 | 3,0 | 200-240 Δ/345-415 Y |
12,5 Δ/7,2 Y |
69 | 34 | G 2" |
| INW 71 H37 |
318 | 360/290 | 4,0 | 345-415 ∆/600-720 Y | 9,5 Δ/5,5 Y |
69 | 40 | G 2" |
| INW 73 H06 | 420 | 100/100 | 1,6 | 200-240 Δ/345-415 Y |
8,5 Δ/4,9 Y |
70 | 29 | G 2" |
| INW 73 H16 | 420 | 170/180 | 2,2 | 200-240 Δ/345-415 Y |
9,7 Δ/5,6 Y | 70 | 32 | G 2" |
| INW 73 H26 | 420 | 200/220 | 3,0 | 200-240 Δ/345-415 Y |
12,5 Δ/7,2 Y |
70 | 37 | G 2" |
| INW 73 H37 | 420 | 290/260 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 42 | G 2" |
| INW 81 H07 | 530 | 200/200 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 51 | G 2½" |
| INW 81 H17 | 530 | 300/300 | 5,5 | 345-415V ∆/600-720 Y | 13,3 ∆/7,7 Y | 70 | 61 | G 2½" |
| INW 81 H27 | 530 | 430/320 | 7,5 | 345-415V ∆/600-720 Y | 16,7∆/9,6 Y | 70 | 66 | G 2½" |
| INW 83 H07 | 700 | 140/150 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 52 | G 2½" |
| INW 83 H17 | 700 | 190/200 | 5,5 | 345-415V ∆/600-720 Y | 13,3 ∆/7,7 Y | 70 | 62 | G 2½" |
| INW 83 H27 | 700 | 260/270 | 7,5 | 345-415V ∆/600-720 Y | 16,7 ∆/9,6 Y | 70 | 67 | G 2½" |
| INW 84 H27 | 900 | 180/200 | 7,5 | 345-415V ∆/600-720 Y | 16,7 ∆/9,6 Y | 74 | 87 |
G 2½" |
| INW 84 H37 | 900 | 370/280 | 11,0 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 74 | 115 | G 2½" |
| INW 91 H07 |
1050 | 190/190 | 8,5 | 345-415V ∆/600-720 Y |
18,2 ∆/10,5 Y | 74 | 108 |
G 4" |
| INW 91 H17 | 1050 | 280/290 | 12,5 | 345-415V ∆/600-720 Y |
28,0 ∆/16,2 Y |
74 | 121 | G 4" |
| INW 91 H37 |
1050 | 460/360 | 18,5 | 345-415V ∆/600-720 Y |
37,0 ∆/21,0 Y |
74 | 126 | G 4" |
| INW 93 H07 | 1370 | 110/120 | 8,5 | 345-415V ∆/600-720 Y | 18,2 ∆/10,5 Y | 75 | 98 | G 4" |
| INW 93 H17 | 1370 | 180/190 | 12,5 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 75 | 120 | G 4" |
| INW 93 H37 | 1370 | 340/320 | 18,5 | 345-415V ∆/600-720 Y | 37,0 ∆/21,0 Y | 75 | 131 | G 4" |
| INW 94 H27 | 1940 | 110/130 | 15,0 | 345-415V ∆/600-720 Y | 35,0 ∆/20,0 Y | 75 | 187 | G 4" |
| INW 94 H37 | 1940 | 200/220 | 20,0 | 345-415V ∆/600-720 Y | 40,0 ∆/23,0 Y | 75 | 212 | G 4" |
| INW 94 H47 | 1940 | 280/310 | 25,0 | 345-415V ∆/600-720 Y | 52,0 ∆/30,0 Y | 75 | 219 | G 4" |
| INW 95 H27 | 2050 | 170/160 | 15,0 | 345-415V ∆/600-720 Y | 35,0 ∆/20,0 Y | 75 | 220 | G 4" |
| INW 95 H37 | 2050 | 230/250 | 20,0 | 345-415V ∆/600-720 Y | 40,0 ∆/23,0 Y | 75 | 230 | G 4" |
| INW 95 H47 | 2050 | 280/310 | 25,0 | 345-415V ∆/600-720 Y | 52,0 ∆/30,0 Y | 75 | 235 | G 4" |
| Jednofazna | ||||||||
| INW 01 A11 * |
55 | 80/70 | 0,2 | 200-240 | 1,43 | 46 |
6 |
G 1" |
| INW 11 A11 * |
70 | 110/110 | 0,25 | 200-240 |
1,7 | 48 | 8 |
G 1" |
| INW 21 A11 | 80 | 130/120 | 0,37 | 200-240 |
2,7 | 53 | 10 |
G 1¼" |
| INW 31 A01 |
100 | 120/120 | 0,55 | 200-240 |
3,7 | 55 | 12 |
G 1¼" |
| INW 41 A01 | 145 | 120/120 | 0,7 | 200-240 |
4,5 | 63 | 16 |
G 1½" |
| INW 41 A11 |
145 | 160/150 | 0,8 | 200-240 |
5,2 | 63 | 16 |
G 1½" |
| INW 41 A21 |
145 | 190/150 | 1,1 | 200-240 | 7,3 | 63 | 18 |
G 1½" |
| INW 51 A11 |
210 | 160/160 | 1,1 | 200-240 |
7,3 | 64 | 22 |
G 2" |
| INW 51 A21 |
210 | 200/190 | 1,5 | 200-240 | 9 | 64 | 26 |
G 2" |
| INW 53 A21 | 270 | 120/140 | 1,5 | 200-240 | 9 | 65 | 26 | G 2" |
* Modeli INW 01 i INW 11 imaju stupanj zaštite IP54
** 60 Hz – zatražite više informacija.

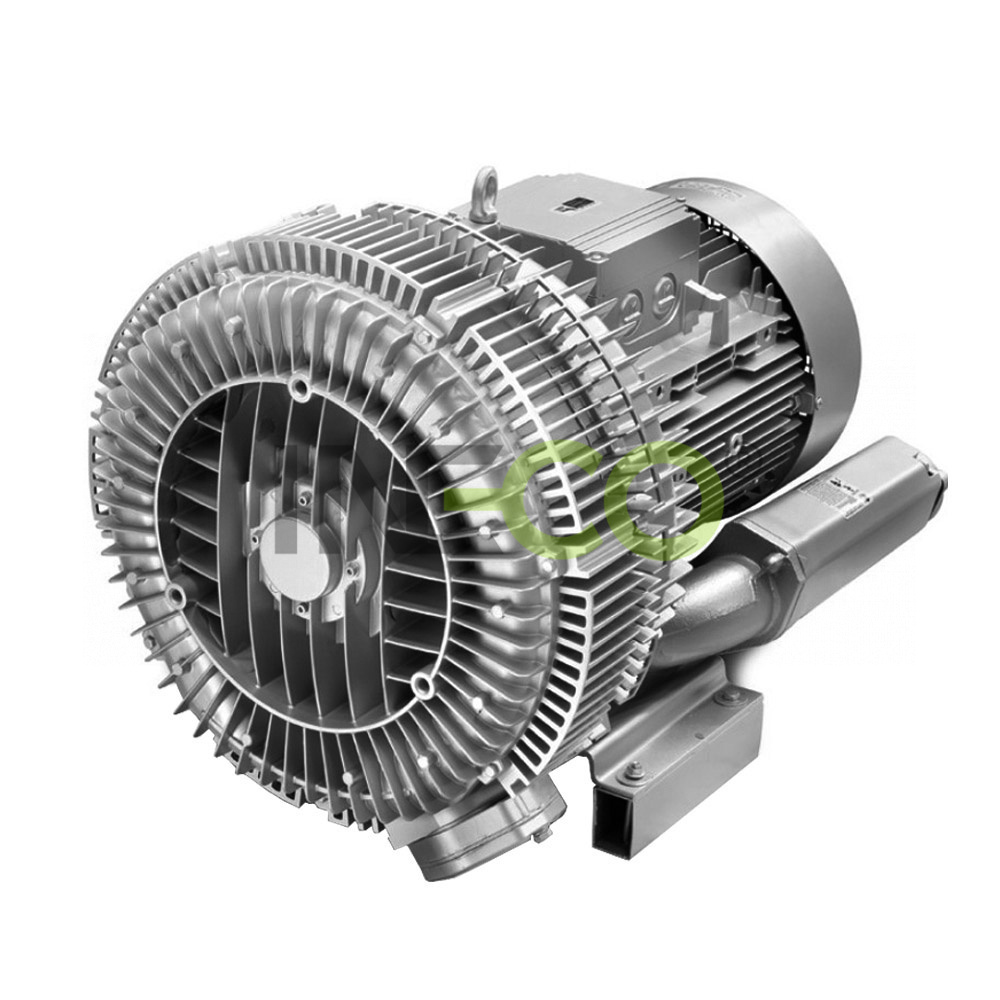

Puhaljke s višom snagom su dvostupanjske puhaljke INW.
Jednostupanjska puhala/pumpe s bočnim kanalom INW upotrebljavaju se kao pumpa ili puhalo u kontinuiranom režimu rada sa snagom navedenom na radnoj krivulji. Na raspolaganju su motori standardnog tipa za ulazni napon od 50 Hz i 60 Hz. Puhala/pumpe imaju slijedeći stupanj zaštite po međunarodnoj klasifikaciji: IP 55 (zaštita od praha i prskanja vode) osim modela INW 01 i INW 11 koji imaju stupanj zaštite IP 54.
Motori su projektirani prema standardu DIN EN 60 034/IEC 34-1 s toplotnom klasom F. Trofazni uređaji imaju dozvoljeno odstupanje od +/- 10% kod konstantnog napona, i +/- 5% kod variranja napona. Jednofazni motori su projektirani s dozvoljenim odstupanjem od +/- 5%. Međutim, ako će se za kontinuirani rad upotrebljavati samo 90% najvećeg dozvoljenog pretlaka, dozvoljeno odstupanje napona se povećava na +/- 10%. Dozvoljeno odstupanje frekvencije je najviše +/- 2%.
 |
|
Jednostupanjska puhala/pumpe INW
|
 |
|
Jednostupanjska puhala/pumpe INW |
 |
|
|
Puhala – vakuumske pumpe INW udovoljavaju zahtjevima Direktive 2002/95/EZ Europskog parlamenta i Vijeća Europe iz dana 27. siječnja 2003. o ograničenju upotrebe nekih opasnih tvari u električnim i elektronskim postrojenjima. |
 |
Puhala i pumpe INW ispunjavaju zahtjeve Direktive Europske zajednice za strojeve i postrojenja (CE). |
