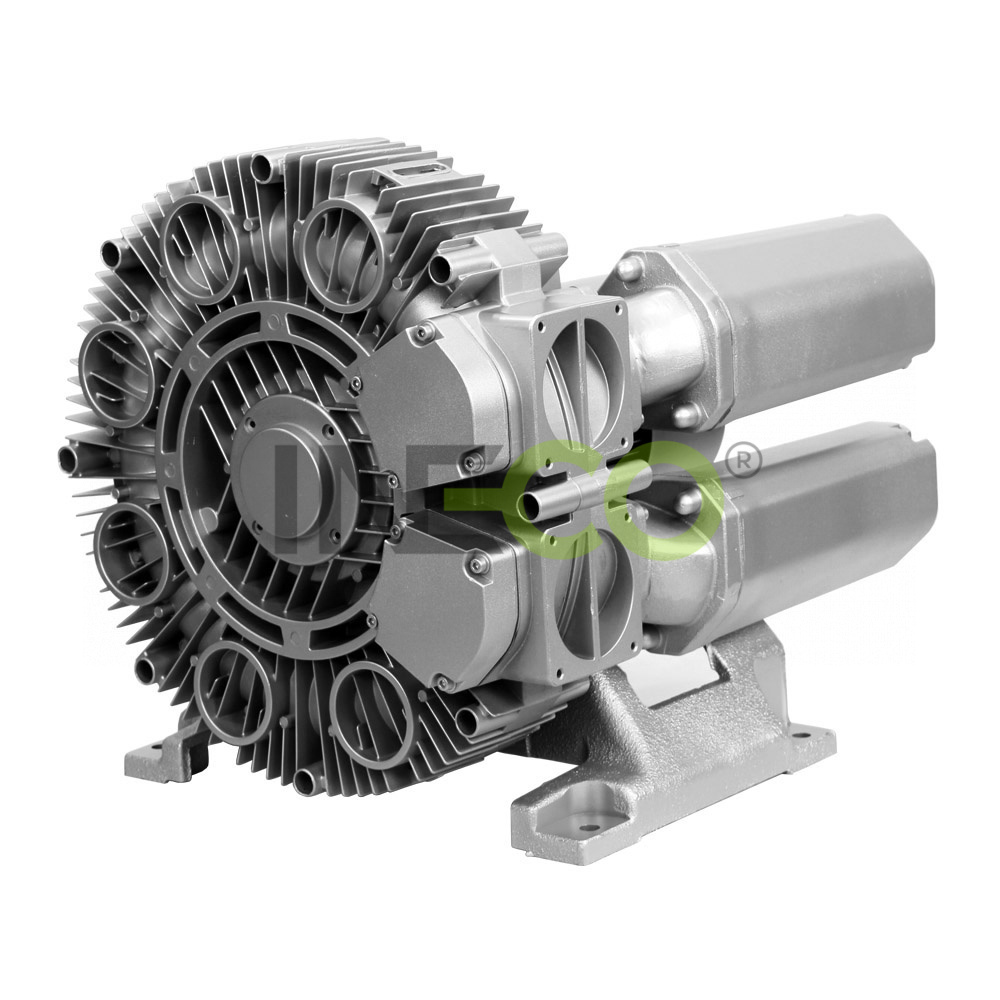

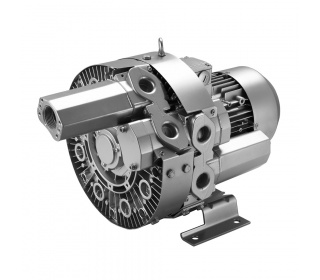

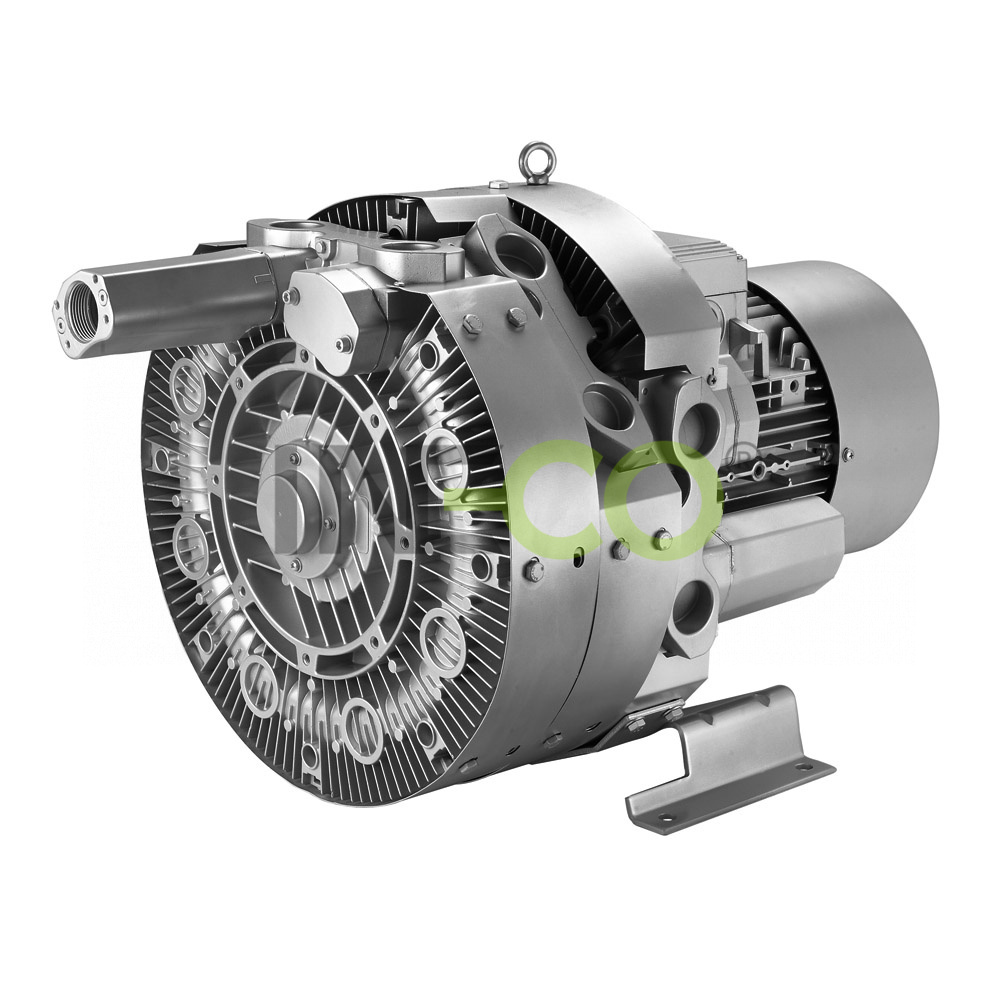

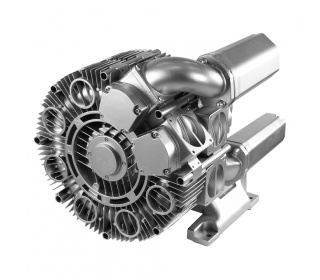

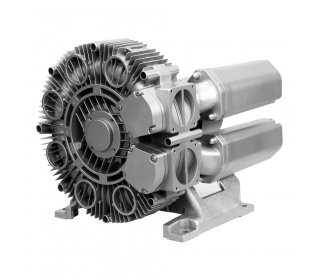

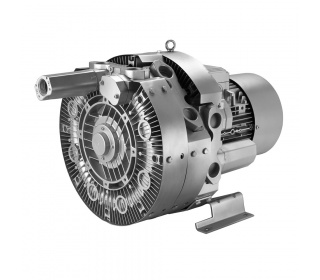

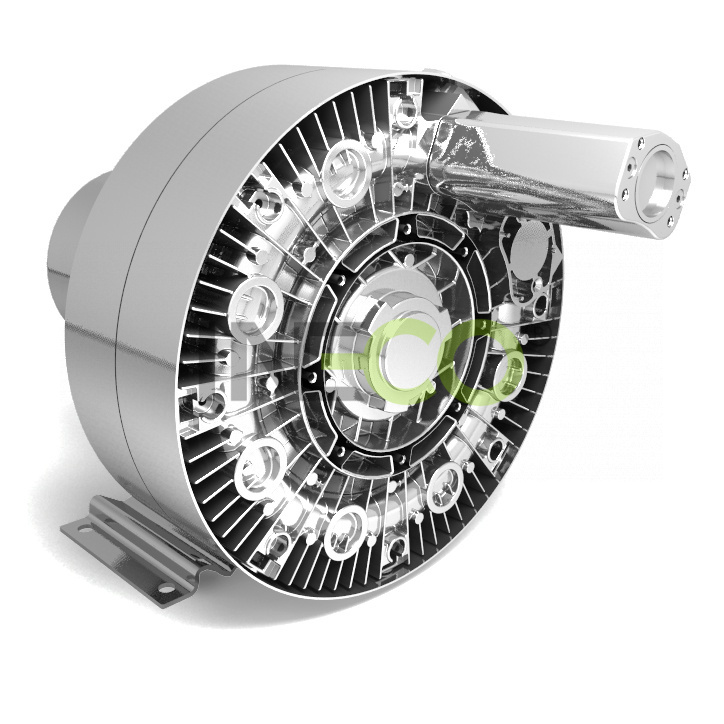

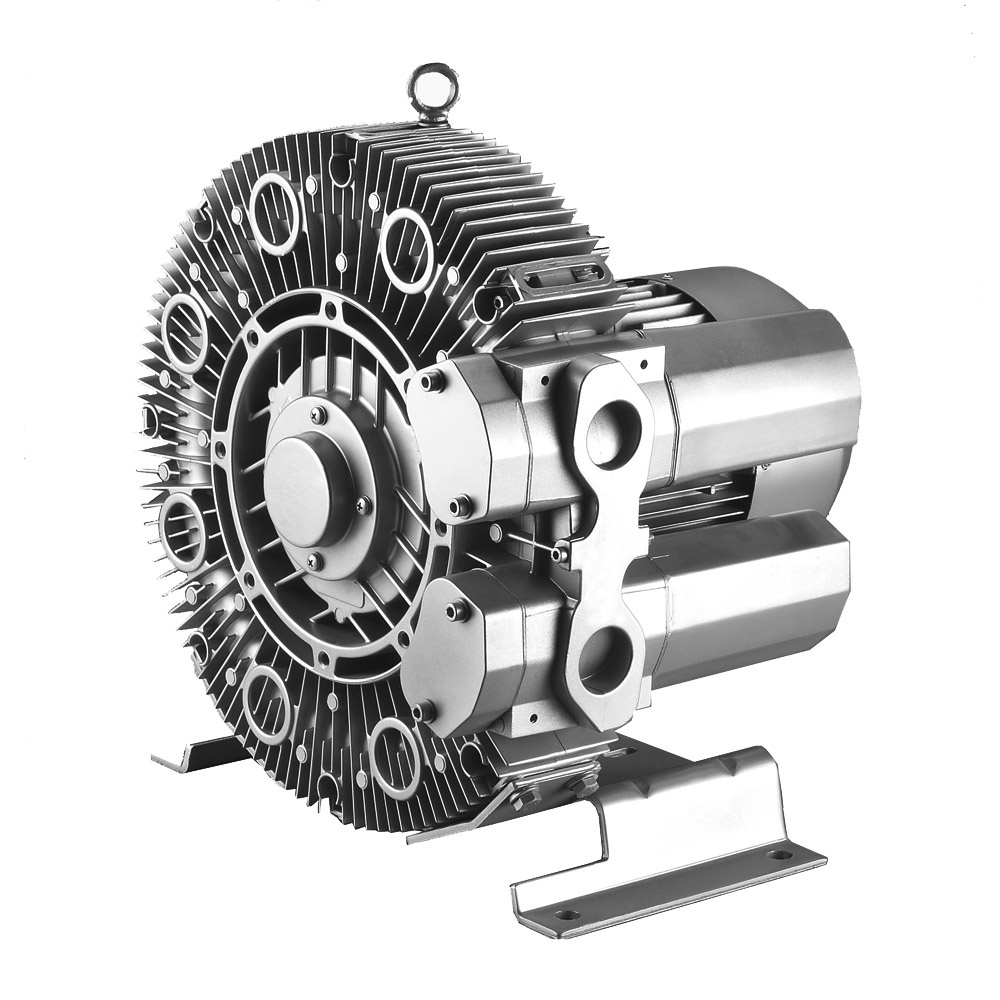

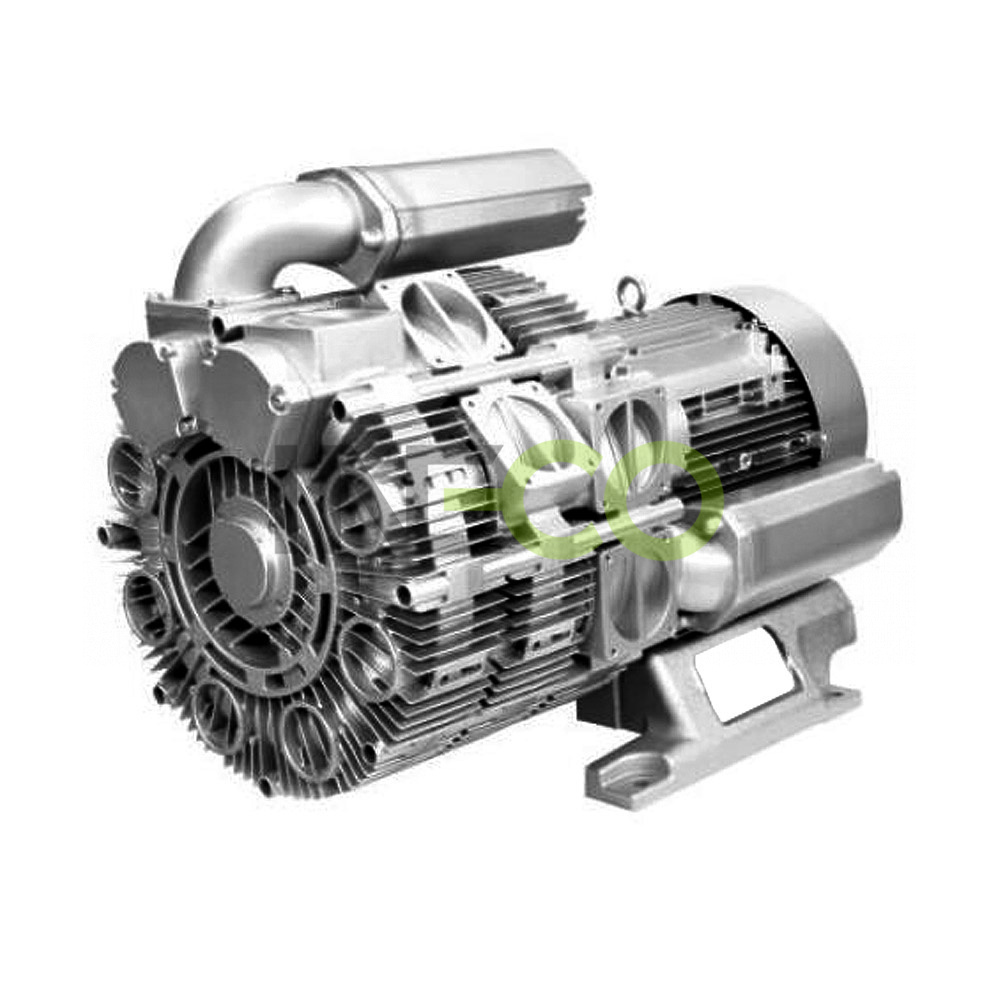

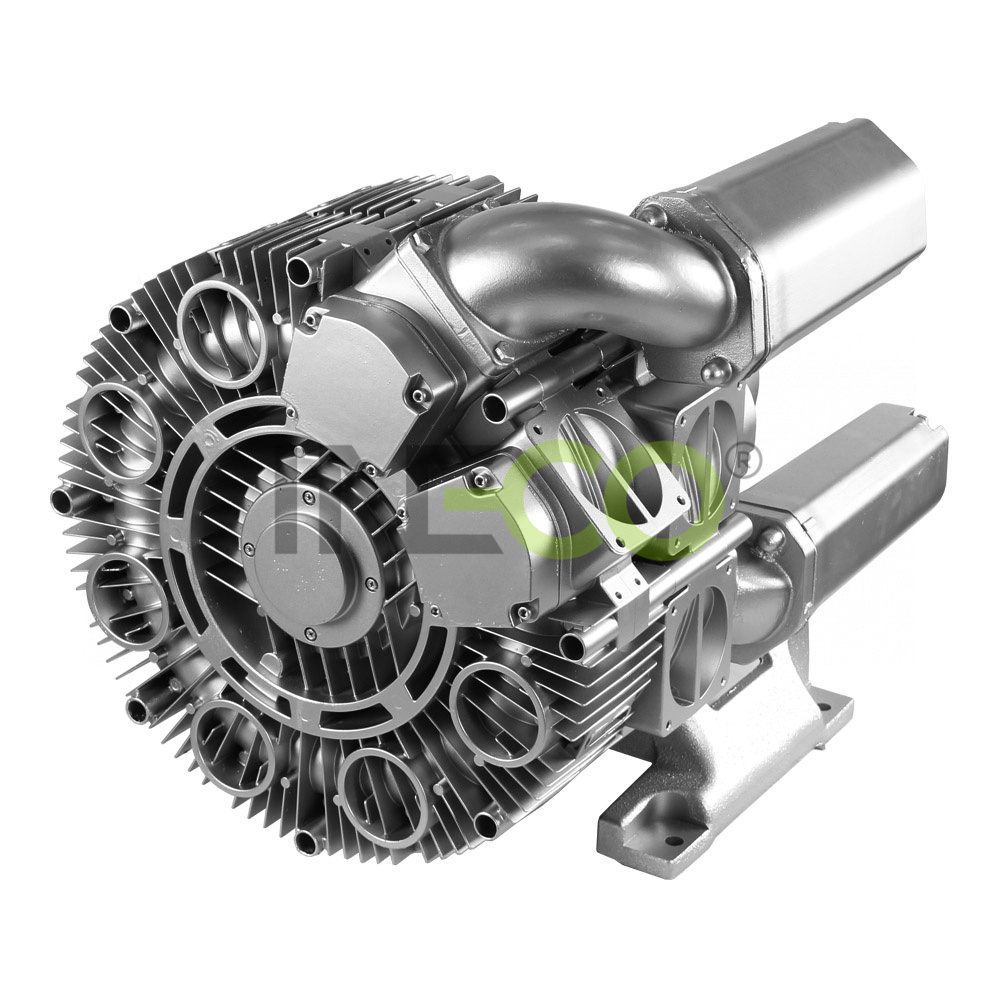

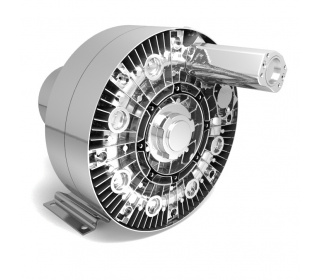

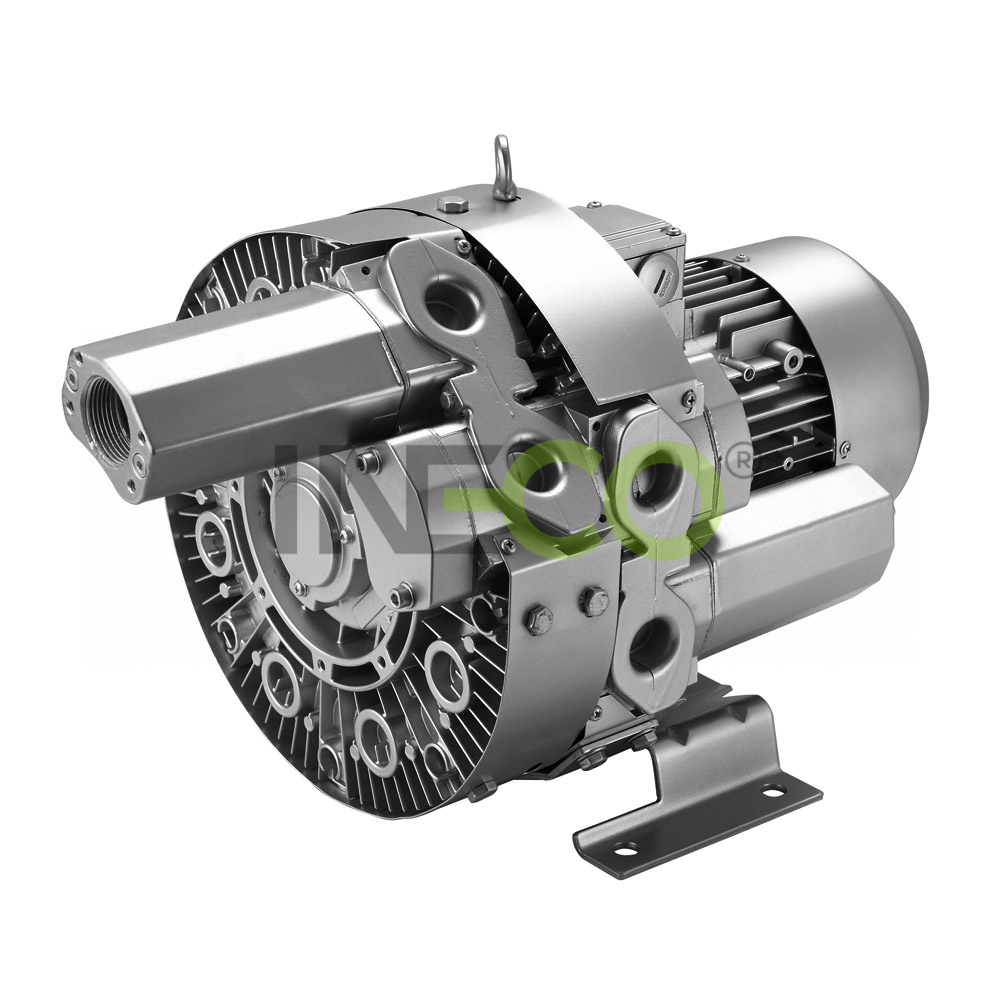

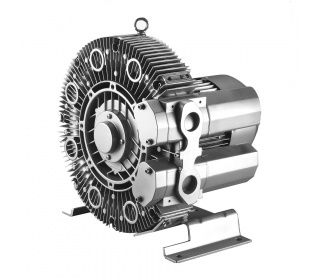

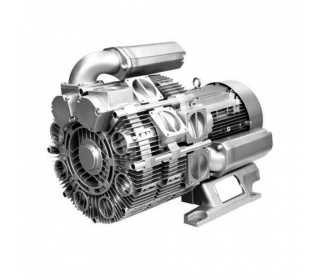

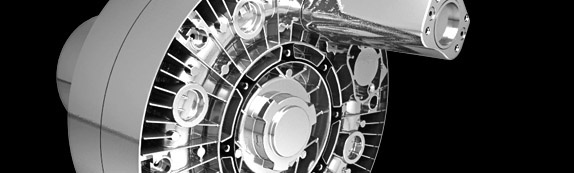

INW HP_visokotlačne

Karakteristika:



  • široka upotreba
  • veliki raspon vrsta postrojenja
  • bezuljni rad
  • niska razina buke
  • jednostavno održavanje
  • veliki raspon kapaciteta
  • minimum pokretnih dijelova
  • jednostavna montaža i demontaža
  • niska masa
  • veliki broj dodatne opreme



Područja primjene:



  • Prozračivanje u prečistačima otpadnih voda
  • industrijski usisavači: stacionarni ili prenosivi, čišćenje filtra
  • podvodna masaža, kupka s mjehurićima, stup od mjehurića
  • zračni noževi, proces sušenja
  • pneumatski transportni sustav za dopremanje brašna, pšenice itd.
  • skupljanje prašine, zračni noževi
  • otpad od čišćenja zraka u sterilnim prostorijama
  • toplotna kompresija pare za produkciju destilirane vode
  • usisavanje proizvodnog otpada
  • postrojenja za usisavanje
  • pneumatski transport prašine, prašaka, granula, umjetnih vlakana, kapsula itd.,
  • instalacija u opasnim područjima s rizikom od nastanka požara
  • rukovanje lukovima za usisavanje, listanje i čuvanje dijelova pomoću vakuuma
  • aeracija ribnjaka
  • manipulacija s materijalom, pakiranje termoskupljajućih folija
  • usisavanje prašine, držanje listova usisavanjem, plinski sustav otpada
  • uklanjanje vlage iz zidova pomoću vakuum pumpi



Princip rada:



Plin ulazi u unutrašnjost postrojenja preko usisnog grla sa ugrađenim prigušivačem buke (1). U bočnom kanalu (2) radno kolo (3) predaje svoju brzinu plinu koji, uslijed djelovanja centrifugalne sile, struji i stvara pritisak na obod kompresijske komore. Na taj način, po spirali, plin je ponovno komprimiran sve do izlaznog grla (4) preko kojeg struji prema vani. U slučaju višestupanjskih puhala plin prolazi preko nekoliko serijski smještenih kompresijskih komora, i zahvaljujući tome postiže veće razlike u tlaku



princip_postranny_kanal

Tip

Usisivano

mnoštvo
(m3/h)

Pritisak/

vacuum
(mbar)

Motor (IP55), 50Hz, (60Hz)*

Buka

(dB)

Težina

(kg)

Priključak

puhala

(unutarnji navoj)

Ulazna snaga Napon Struja
(kW) (V) (A)
Trofazna
INW HP210 H16 47 290/230 0,55 200-240 ∆ / 345-415 Y  2,8 ∆/ 1,6  Y 57 16 G 1¼”
INW HP220 H26 47 490/370 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3  Y 58 24 G 1¼”
INW HP220 H56 47 650/370 1,5
200-240 ∆ / 345-415 Y  7,5 ∆/ 4,3  Y 58 28 G 1¼”
INW HP310 H16 66 250/250 0,55 200-240 ∆ / 345-415 Y   2,8 ∆/1,6  Y 57 16 G 1¼”
INW HP310 H26 66 350/280 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3  Y 59 17 G 1¼”
INW HP320 H46 65 480/400 1,1 200-240 ∆ / 345-415 Y   5,4 ∆/ 3,1  Y 59 29 G 1¼”
INW HP320 H56 65 540/440 1,5 200-240 ∆ / 345-415 Y    7,5 ∆/ 4,3  Y 59 30 G 1¼”
INW HP410 H16 87 380/300 1,1 200-240 ∆ / 345-415 Y    5,4 ∆/ 3,1 Y 55 23 G 1¼”
INW HP420 H26 87 450/480 1,5 200-240 ∆ / 345--415 Y  7,5 ∆/ 4,3 Y 61 33 G 1¼”
INW HP420 H56 87 750/500 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 61 39 G 1¼”
INW HP510 H16 120 360/310 1,5 200-240 ∆ / 345-415V Y    7,5 ∆/ 4,3 Y 64 26 G 1¼”
INW HP510 H26 120 470/310 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 29 G 1¼”
INW HP520 H26 120 460/470 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 40 G 1¼”
INW HP520 H77 120 820/500 4 345-415 ∆ 9,0 ∆ 65 51 G 1¼”
INW HP530 H77 120 820/680 4 345-415 ∆ 9,0 ∆ 67 62 G 1¼”
INW HP530 H87 120 1000/680 5,5 345-415 ∆ 11,5 ∆ 67 68 G 1¼”
INW HP610 H16 165 360/340 2,2 200-240 ∆ / 345-415 Y 11,4 ∆/ 6,6 Y 65 32 G 1¼”
INW HP610 H26 165 480/340 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 65 35 G 1¼”
INW HP620 H36 165 500/460 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 67 48 G 1¼”
INW HP620 H57 165 740/460 5,7 345-415 ∆
12,5  ∆ 68 65 G 1¼”
INW HP630 H67 170 1040/730 7,5 345-415 ∆ 16,0  ∆ 72 85 G 1¼”
INW HP351 H26 315 270/290
3
200-260 ∆ / 350-450 Y
11,4 ∆/ 6,5 Y
65
50
G 2 ½”
INW HP351 H37
315 390/350 4 350-450 ∆ / 610-725 Y
 8,4 ∆/ 4,8 Y 65 62 G 2 ½”
INW HP351 H47 315 500/350  5,5 350-450 ∆ / 610-725 Y
11,1 ∆/ 6,4 Y
65 74 G 2 ½”
INW HP352 H26
320 190/230  3 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y  68  68 G 2 ½”
INW HP352 H37
320
310/350
 4 350-450 ∆ / 610-725 Y
8,4 ∆/ 4,8 Y
 69  79 G 2 ½”
INW HP352 H47 320 480/530
 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
 71  90 G 2 ½”
INW HP352 H57 320 700/530
 7,5 350-450 ∆ / 610-725 Y  15,0 ∆/ 8,7 Y  71  97 G 2 ½”
INW HP352 H67
320
870/530  11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
 72  120 G 2 ½”
INW HP353 H37
320 250/300
4
350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y  69 82 G 2 ½”
INW HP353 H47 320
410/490  5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
 71 93 G 2 ½”
INW HP353 H57
320 620/680
 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y  71 100 G 2 ½”
INW HP353 H67 320 1020/680
 11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
 72 120 G 2 ½”
INW HP551 H26 480 120/130 3,0 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y 69 66 G 3”
INW HP551 H37 480 200/230 4,0 350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y 69 78 G 3”
INW HP551 H47 480 330/380 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 69 88 G 3”
INW HP551 H57 480 500/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 69 96 G 3”
INW HP552 H47 480 220/270 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 70 118 G 3”
INW HP552 H57 480 370/450 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 70 126 G 3”
INW HP552 H67 480 630/530 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 70 145 G 3”
INW HP552 H77 480 890/530 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 70 156 G 3”
INW HP553 H57 480 280/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 71 142 G 3”
INW HP553 H67 480 540/610 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 71 167 G 3”
INW HP553 H77 480 830/610 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 71 180 G 3”
INW HP553 H87 480 1020/610 18,5 350-450 ∆ / 610-725 Y 37,0 ∆/ 21,0 Y 71 195 G 3”
Jednofazna
 INW HP210 A75 47 290/230 0,55 220-240 6,5 57 18 G 1¼”
INW HP220 A75 47 600/370 1,5 220-240 9,7 58 30 G 1¼”
INW HP310 A71 66 350/250 0,94 220-240 9,0 57 18 G 1¼”
INW HP320 A75 65 550/400 1,5 220-240 9,7 59 32 G 1¼”
INW HP410 A41 87 380/300 1,1 220-240 10,1 55 23 G 1¼”



* 60 Hz – zatražite više informacija.



 INW puhala i pumpe



Radi raznolikosti kapaciteta nudimo primjerice također  INW_Jednostupanjska puhala



Dvostupanjska puhala/pumpe s bočnim kanalom INW upotrebljavaju se kao pumpa ili puhalo u kontinuiranom režimu rada sa snagom navedenom na radnoj krivulji. Na raspolaganju su motori standardnog tipa za ulazni napon od 50 Hz i 60 Hz. Puhala/pumpe imaju slijedeći stupanj zaštite po međunarodnoj klasifikaciji: IP 54 (zaštita od praha i prskanja vode).



Motori su projektirani prema standardu DIN EN 60 034/IEC 34-1 s toplotnom klasom F. Trofazni uređaji imaju dozvoljeno odstupanje od +/- 10% kod konstantnog napona, i +/- 5% kod variranja napona. Jednofazni motori su projektirani s dozvoljenim odstupanjem od +/- 5%. Međutim, ako će se za kontinuirani rad upotrebljavati samo 90% najvećeg dozvoljenog pretlaka, dozvoljeno odstupanje napona se povećava na +/- 10%. Dozvoljeno odstupanje frekvencije je najviše +/- 2%.



Krive performansi

Visokotlačna puhala/pumpe INW


Krive performansi Visokotlačna puhala/pumpe INW

Krivulje topline

Visokotlačna puhala/pumpe INW




Krivulje topline Visokotlačna puhala/pumpe INW

Specifikacije dimenzija

Visokotlačna puhala/pumpe INW



Specifikacije dimenzija Visokotlačna puhala/pumpe INW

Ako ste zainteresirani za izradu ponude cijene, popunite, molim, naš obrazac potražnje.

logo_rohs_55

Puhala – vakuumske pumpe INW udovoljavaju zahtjevima Direktive 2002/95/EZ Europskog parlamenta i Vijeća Europe iz dana 27. siječnja 2003. o ograničenju upotrebe nekih opasnih tvari u električnim i elektronskim postrojenjima.

logo-ce_46

Puhala i  pumpe INW ispunjavaju zahtjeve Direktive Europske zajednice za strojeve i postrojenja (CE).
