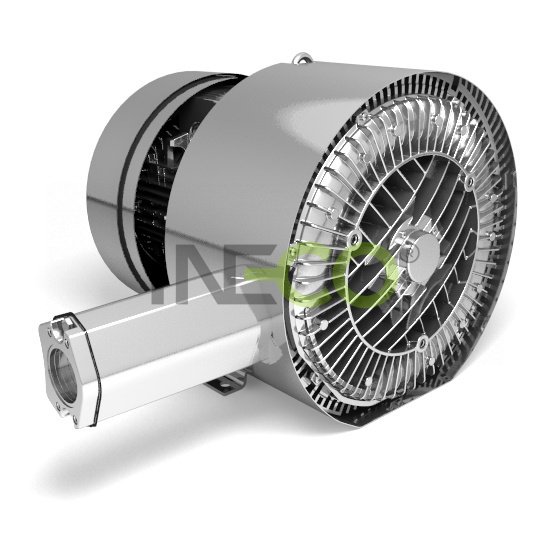

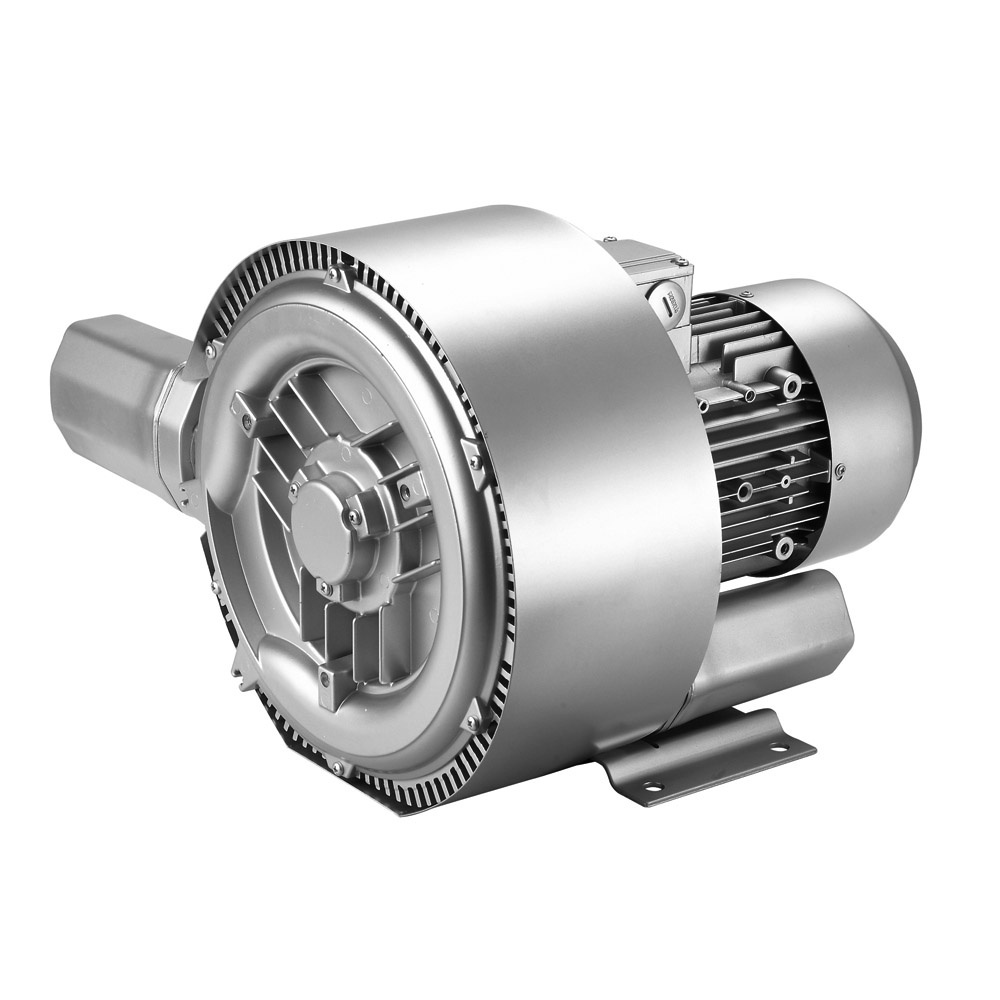

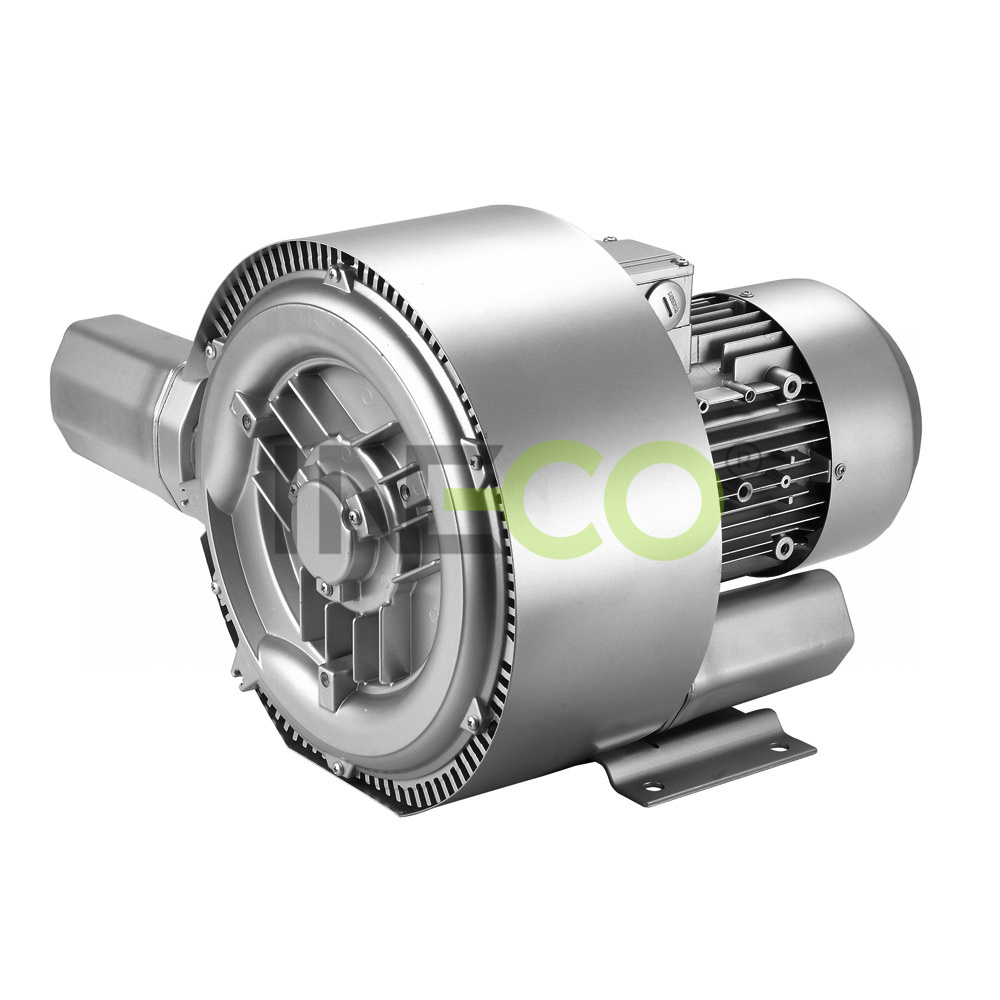

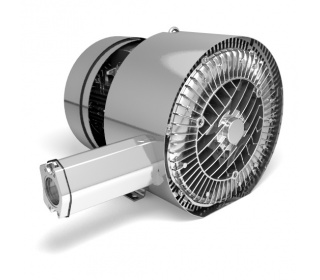

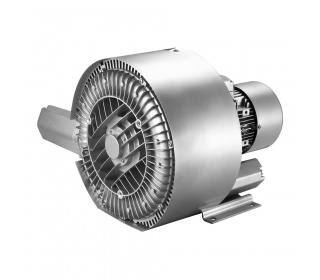

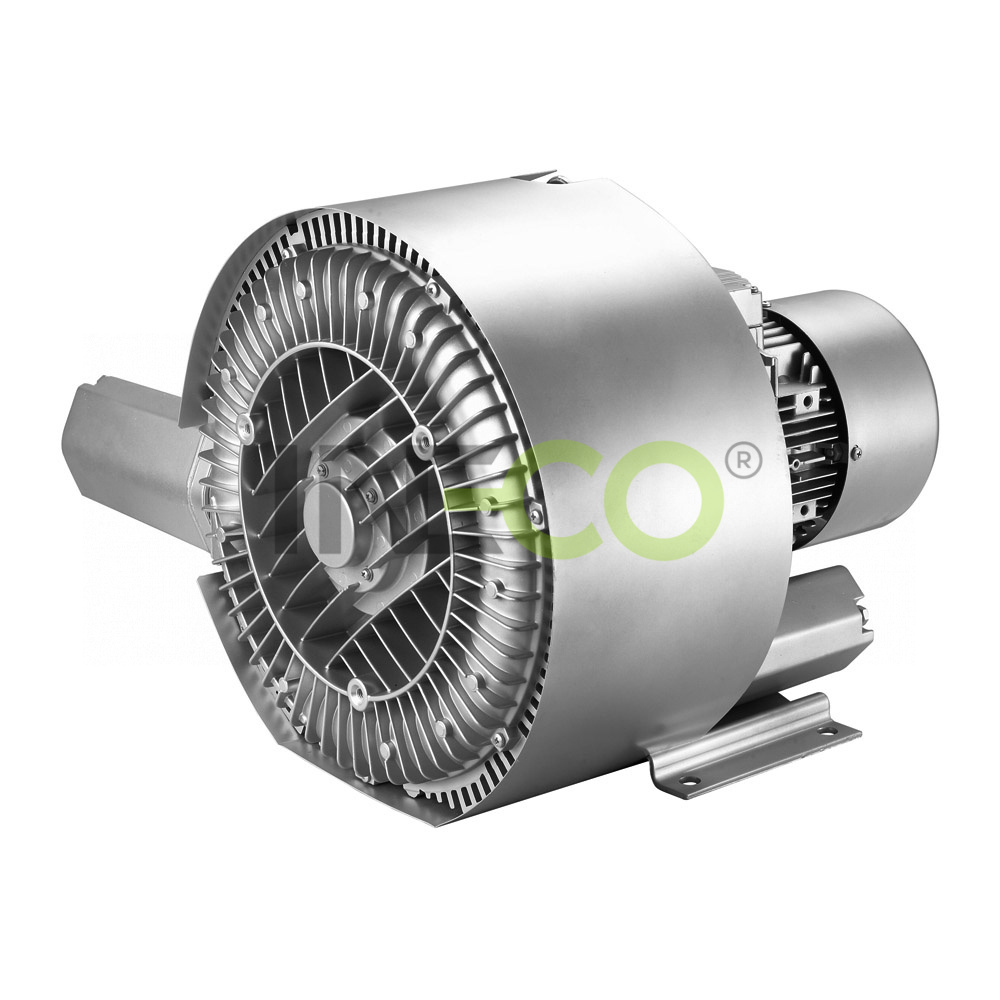

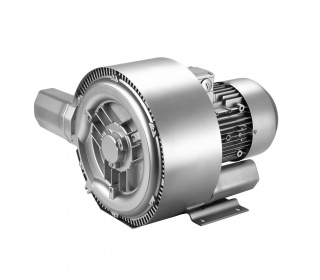

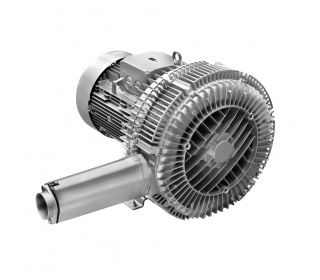

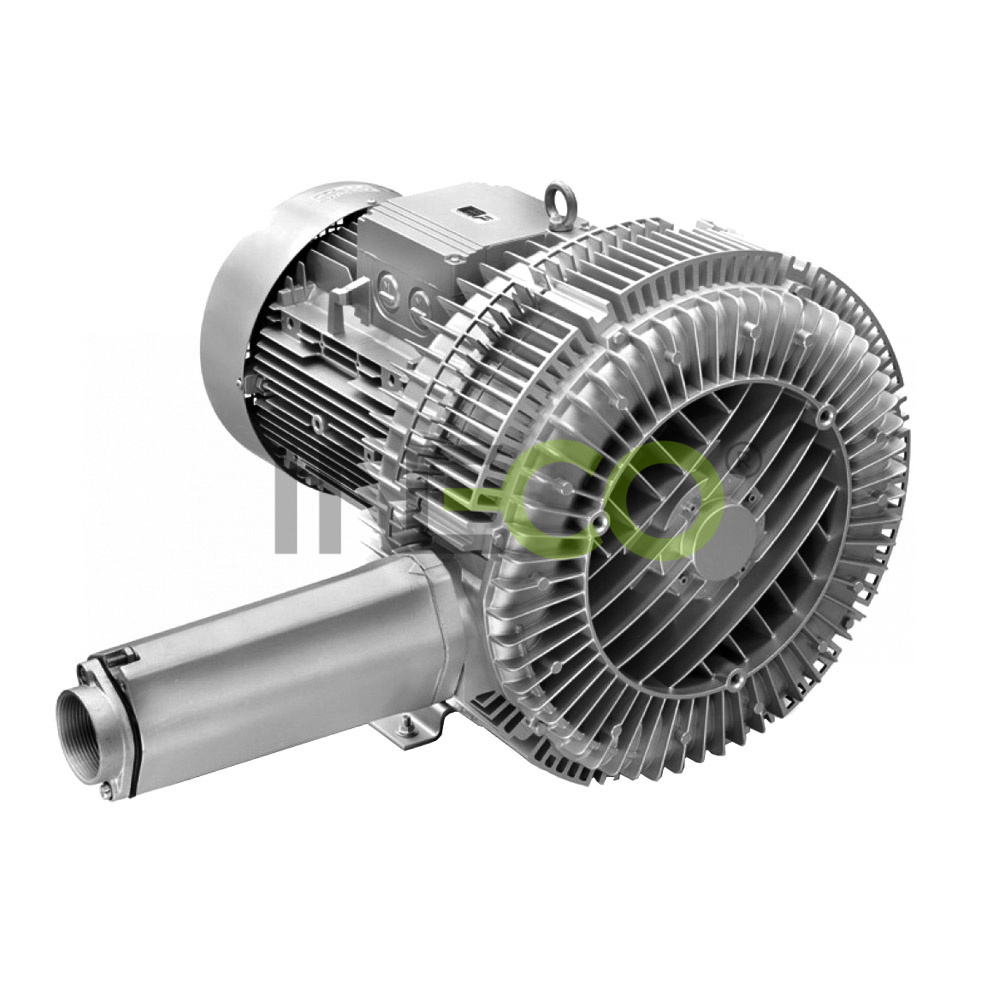

INW_Dvostupanjska

Karakteristika:



  • široka upotreba
  • veliki raspon vrsta postrojenja
  • bezuljni rad
  • niska razina buke
  • jednostavno održavanje
  • veliki raspon kapaciteta
  • minimum pokretnih dijelova
  • jednostavna montaža i demontaža
  • niska masa
  • veliki broj dodatne opreme



Područja primjene:



  • Prozračivanje u prečistačima otpadnih voda
  • industrijski usisavači: stacionarni ili prenosivi, čišćenje filtra
  • podvodna masaža, kupka s mjehurićima, stup od mjehurića
  • zračni noževi, proces sušenja
  • pneumatski transportni sustav za dopremanje brašna, pšenice itd.
  • skupljanje prašine, zračni noževi
  • otpad od čišćenja zraka u sterilnim prostorijama
  • toplotna kompresija pare za produkciju destilirane vode
  • usisavanje proizvodnog otpada
  • postrojenja za usisavanje
  • pneumatski transport prašine, prašaka, granula, umjetnih vlakana, kapsula itd.,
  • instalacija u opasnim područjima s rizikom od nastanka požara
  • rukovanje lukovima za usisavanje, listanje i čuvanje dijelova pomoću vakuuma
  • aeracija ribnjaka
  • manipulacija s materijalom, pakiranje termoskupljajućih folija
  • usisavanje prašine, držanje listova usisavanjem, plinski sustav otpada
  • uklanjanje vlage iz zidova pomoću vakuum pumpi



Princip rada:



Plin ulazi u unutrašnjost postrojenja preko usisnog grla sa ugrađenim prigušivačem buke (1). U bočnom kanalu (2) radno kolo (3) predaje svoju brzinu plinu koji, uslijed djelovanja centrifugalne sile, struji i stvara pritisak na obod kompresijske komore. Na taj način, po spirali, plin je ponovno komprimiran sve do izlaznog grla (4) preko kojeg struji prema vani. U slučaju višestupanjskih puhala plin prolazi preko nekoliko serijski smještenih kompresijskih komora, i zahvaljujući tome postiže veće razlike u tlaku



princip_postranny_kanal

Tip

Usisivano

mnoštvo
(m3/h)

Pritisak/

vacuum

 (mbar)
Motor (IP55), 50 Hz, (60 Hz)* Buka (dB)   Težina (kg)

priključak

puhala (unutarnji

navoj)

Ulazna snaga Napon Struja
(kW) (V) (A)
 Trofazna
INW 220 H26 88 240/210 0,7 200-240 ∆ / 345-415 Y 3,8 ∆ / 2,2 Y 55 14 G 1¼”
INW 320 H26 110 230/200 0,85 200-240 ∆ / 345-415 Y 4,2 ∆ / 2,4 Y 58 17 G 1¼”
INW 320 H36 110 290/280 1,3 200-240 ∆ / 345-415 Y 5,7 ∆ / 3,3 Y 58 18 G 1¼”
INW 420 H36 150 280/280 1,6 200-240 ∆ / 345-415 Y 7,5 ∆ / 4,3 Y 66 24 G 1½”
INW 420 H46 150 420/330 2,2 200-240 ∆ / 345-415 Y 9,7 ∆ /5,6  Y 66 27 G 1½”
INW 520 H46 230 410/340 3,0 200-240 ∆ / 345-415 Y  12,5 ∆ / 7,2 Y 72 39 G 2”
INW 520 H57 230 440/390 4,0 345-415 ∆ 9,5 ∆ / 5,5 Y 72 43 G 2”
INW 720 H16 320 190/200 2,2 200-240 ∆ / 345-415 Y 9,7 ∆ / 5,6 Y 73 42 G 2”
INW 720 H26 320 260/280 3,0 200-240 ∆ / 345-415 Y 12,5 ∆ / 7,2 Y 73 47 G 2”
INW 720 H37 320 380/360 4,3 345-415 ∆ 10,0 ∆ / 5,8 Y 73 53 G 2”
INW 720 H47 320 500/440 5,5 345-415 ∆ 13,3 ∆ / 7,7 Y 73 70 G 2”
INW 720 H57 320 570/440 7,5 345-415 ∆ 16,7 ∆ / 9,6 Y 73 77 G 2”
INW 820 H17 520 260/280 5,5 345-415 ∆ / 600-720 Y 13,3 ∆/ 7,7 Y 74 83 G 2½”
INW 820 H27 520 400/400 7,5 345-415 ∆ / 600-720 Y 16,7 ∆/ 9,6 Y 74 86 G 2½”
INW 820 H37 520 600/430 11,0 345-415 ∆ / 600-720 Y 28,0 ∆/ 16,2 Y 74 104 G 2½”
INW 820 H47 520 670/460 15,0 345-415 ∆ / 600-720 Y 32,5 ∆/ 18,8 Y 74 120 G 2½”
INW 920 H17 1110 270/300 12,5 345-415 ∆ / 600-720 Y 28,0 ∆/ 16,2 Y 74 187 G 4”
INW 920 H27 1110 370/410 16,5 345-415 ∆ / 600-720 Y 35,0 ∆/ 20,0 Y 74 197 G 4”
INW 920 H37 1110 500/440 20,0 345-415 ∆ / 600-720 Y 40,0 ∆/ 23,0 Y 74 204 G 4”
INW 920 H47 1110 590/440 25,0 345-415 ∆ / 600-720 Y 52,0 ∆/ 30,0 Y 74 211 G 4”
Jednofazna
INW 220 A21 88 240/210 0,7 200-240 4,5 55 15  G 1¼”
INW 420 A31 150 290/280 1,5 200-240 9,0 66 26  G 1¼”



* 60 Hz – zatražite više informacija.



INW puhala i pumpe



Radi raznolikosti kapaciteta nudimo primjerice također visokokapacitetne puhaljke INW HP.



Dvostupanjska puhala/pumpe s bočnim kanalom INW upotrebljavaju se kao pumpa ili puhalo u kontinuiranom režimu rada sa snagom navedenom na radnoj krivulji. Na raspolaganju su motori standardnog tipa za ulazni napon od 50 Hz i 60 Hz. Puhala/pumpe imaju slijedeći stupanj zaštite po međunarodnoj klasifikaciji: IP 54 (zaštita od praha i prskanja vode).


Motori su projektirani prema standardu DIN EN 60 034/IEC 34-1 s toplotnom klasom F. Trofazni uređaji imaju dozvoljeno odstupanje od +/- 10% kod konstantnog napona, i +/- 5% kod variranja napona. Jednofazni motori su projektirani s dozvoljenim odstupanjem od +/- 5%. Međutim, ako će se za kontinuirani rad upotrebljavati samo 90% najvećeg dozvoljenog pretlaka, dozvoljeno odstupanje napona se povećava na +/- 10%. Dozvoljeno odstupanje frekvencije je najviše +/- 2%.



Krive performansi

Dvostupanjska puhala/pumpe INW


Krive performansi dvostupanjska puhala/pumpe INW

Krivulje topline

Dvostupanjska puhala/pumpe INW




Krivulje topline dvostupanjska puhala/pumpe INW

Specifikacije dimenzija

Dvostupanjska puhala/pumpe INW

Specifikacije dimenzija dvostupanjska puhala/pumpe INW

Ako ste zainteresirani za izradu ponude cijene, popunite, molim, naš obrazac potražnje.

logo_rohs_55

Puhala – vakuumske pumpe INW udovoljavaju zahtjevima Direktive 2002/95/EZ Europskog parlamenta i Vijeća Europe iz dana 27. siječnja 2003. o ograničenju upotrebe nekih opasnih tvari u električnim i elektronskim postrojenjima.

logo-ce_46

Puhala i  pumpe INW ispunjavaju zahtjeve Direktive Europske zajednice za strojeve i postrojenja (CE).
